Lujuuslaskenta on rakenteen mitoittamista ja todentamista laskemalla. Sillä osoitetaan, että kone, teräsrakenne tai nostoapuväline kestää siihen kohdistuvat kuormat koko käyttöikänsä ajan ilman pysyvää muodonmuutosta, murtumista, nurjahdusta tai väsymisvauriota. Laskennan tulos on yhtä luotettava kuin sen lähtötiedot: kuormitustapaukset, materiaalit, liitokset ja tuennat.
Teemme Hefmecillä lujuuslaskentaa sekä osana omaa kone- ja laitesuunnitteluamme että erillisenä palveluna – analyyttisesti käsin laskien ja FEM-analyysillä. Tässä artikkelissa käymme läpi, mitä lujuuslaskennalla selvitetään, miten laskenta etenee ja miten käsinlaskennan ja FEM:n välillä valitaan.
Mitä lujuuslaskennalla selvitetään?
Rakenne voi pettää usealla tavalla, ja jokainen vauriomuoto tarkastetaan erikseen. Lujuuslaskennassa selvitetään tyypillisesti seuraavat asiat:
- Staattinen lujuus: ylittääkö jännitys materiaalin myötörajan suurimmalla kuormalla.
- Stabiliteetti: nurjahtaako puristettu sauva tai lommahtaako ohut levy jo ennen kuin materiaali myötää.
- Väsyminen: kestääkö rakenne toistuvan kuormituksen, erityisesti hitsien ja muiden jännityskeskittymien kohdalla.
- Jäykkyys: pysyvätkö taipumat ja siirtymät niin pieninä, että kone toimii ja mittatarkkuus säilyy.
- Liitokset: kestävätkö hitsit, pultit ja tapit kuormat, jotka rakenne niiden kautta välittää.
Kestävyys ei siis ole yksi luku. Rakenne voi olla staattisesti reilusti ylimitoitettu ja silti haljeta hitsin vierestä muutaman vuoden käytön jälkeen, jos väsymistä ei ole tarkasteltu. Koneiden rungoissa mitoituksen ratkaisee usein jäykkyys: sallittu taipuma tulee vastaan paljon ennen kuin lujuus.
Laskettua jännitystä tai voimaa verrataan sallittuun arvoon, ja mitoitusstandardi määrää, millä varmuudella. Teräsrakenteissa Eurocode 3 (EN 1993) käyttää osavarmuuslukuja sekä kuormille että materiaalille, ja nostoapuvälineille standardi SFS-EN 13155 asettaa omat vaatimuksensa. Tulos ilmaistaan usein käyttöasteena: se kertoo, kuinka suuren osan rakenteen kapasiteetista kuorma käyttää.
Mistä lujuuslaskenta alkaa?
Ennen laskentaa päätetään, mihin kysymykseen laskenta vastaa. Kuormitustapaukset kuvaavat tilanteet, joissa rakenne rasittuu eniten: normaali käyttö, ylikuorma, nosto, kuljetus, asennus ja mahdolliset törmäys- tai vikatilanteet. Lisäksi tarvitaan seuraavat tiedot:
- kuormien suuruus, suunta ja sijainti sekä dynaamiset lisät, kuten kiihdytykset, iskut ja värähtely
- kuinka monta kertaa kuorma toistuu käyttöiän aikana
- materiaalit ja niiden lujuusarvot
- liitosten tyyppi ja hitsien laatuvaatimukset
- miten rakenne on tuettu ja kiinnitetty
- sovellettava standardi tai asiakkaan oma vaatimus.
Kuormitustapausten valinta on laskennan tärkein vaihe, koska laskenta voi olla virheetön ja vastata silti väärään kysymykseen. Jos esimerkiksi kuljetus- tai nostotilanne puuttuu, rakenne voi olla mitoitettu käyttöön mutta vaurioitua jo ennen käyttöönottoa.
Staattinen vai dynaaminen kuormitus?
Staattisessa mitoituksessa kuorma oletetaan vakioksi tai hitaasti muuttuvaksi, ja rakennetta verrataan suurimpaan kuormaan. Kun kuorma vaihtelee ja toistuu – koneen liike, nosto ja lasku, pyörivät osat tai värähtely – rakenne voi väsyä selvästi myötörajaa pienemmillä jännityksillä. Väsymiskestävyyteen vaikuttavat jännitysvaihtelun suuruus, kuormanvaihtojen määrä ja rakenneyksityiskohdan muoto. Hitsin rajaviiva on tyypillinen väsymishalkeaman alkukohta, minkä vuoksi teräsrakenteiden väsymismitoitus (EN 1993-1-9) luokittelee hitsatut yksityiskohdat erikseen.
Iskut ja nopeat kuormamuutokset otetaan huomioon joko dynaamisella kertoimella tai dynaamisella analyysillä. Jos rakenteeseen kiinnitetään pyöriviä tai värähteleviä laitteita, tarkastellaan myös rakenteen ominaistaajuudet, jotta rakenne ei joudu resonanssiin.
Käsinlaskenta vai FEM – kumpi riittää?
Kumpikin on lujuuslaskentaa. Ero on siinä, miten rakenteen käyttäytyminen mallinnetaan.
| Käsinlaskenta (analyyttinen) | FEM-analyysi (elementtimenetelmä) | |
|---|---|---|
| Sopii | palkit, sauvat, akselit, pultit ja hitsit; standardien mitoituskaavat | monimutkainen geometria, levyrakenteet, jännityskeskittymät, kontaktit, ominaistaajuudet |
| Vahvuus | nopea, läpinäkyvä ja helppo tarkastaa | näyttää jännitysjakauman koko rakenteessa ja paljastaa kriittiset kohdat |
| Rajoite | vaatii yksinkertaistuksia; paikalliset jännityskeskittymät jäävät arvioiden varaan | tulos riippuu elementtiverkosta, reunaehdoista ja materiaalimallista; vaatii tulkintaa |

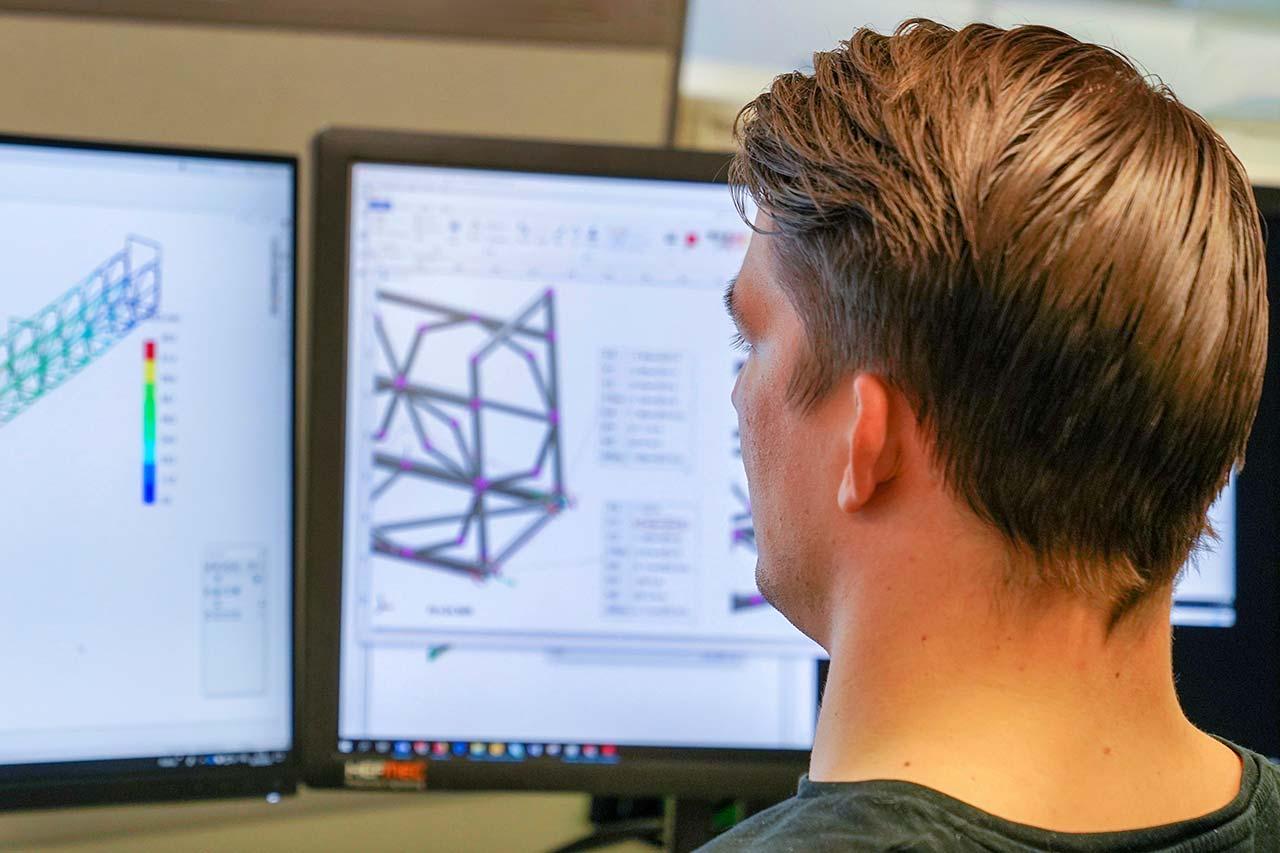

FEM-malli on aina likiarvo. Liian jäykät tuennat, liian harva elementtiverkko tai terävä sisänurkka voivat tuottaa jännityspiikin, jota todellisessa rakenteessa ei ole – tai piilottaa sellaisen, joka on. Siksi FEM-tulos ei ole valmis vastaus ilman tulkintaa. Teemme FEM-analyysit SolidWorks Simulation- ja ANSYS-ohjelmistoilla.
Miten lujuuslaskennan tuloksia tulkitaan?
FEM-analyysin värikartta näyttää, missä jännitykset ovat suurimmillaan, mutta punainen alue ei automaattisesti tarkoita vikaa. Tulkinnassa erotetaan, onko korkea jännitys todellinen vai mallinnuksen aiheuttama, onko se rakenteen kantokyvyn kannalta merkittävä vai paikallinen ja mikä vauriomuoto kohdassa on määräävä. Paikallinen myötäminen voi olla staattisesti hyväksyttävää, mutta saman kohdan väsymiskestävyys voi ratkaista mitoituksen.
Tulokset kootaan lujuuslaskentaraporttiin, jossa ovat lähtötiedot, kuormitustapaukset, materiaalit, käytetyt menetelmät ja standardit, tulokset sekä johtopäätökset. Raportista käyvät ilmi myös oletukset. Niiden avulla laskelman voi tarkastaa ja arvioida, onko se yhä voimassa, jos rakennetta tai käyttöä myöhemmin muutetaan.
Esimerkki: kestääkö koneen runko lisäkuorman?
Tyypillinen kysymys kuuluu: kestääkö hitsattu teräsrunko, jos koneeseen lisätään 500 kg:n laite? Vastaus ei synny vertaamalla lisäkuormaa rungon alkuperäiseen kapasiteettiin, koska sitä ei yleensä ole dokumentoitu. Laskennassa selvitetään:
- missä ja miten laite kiinnitetään – kuorma siirtyy runkoon usein muutaman pultin tai hitsin kautta
- pysyykö kuorma paikallaan vai liikkuuko se ja syntyykö kiihdytyksiä tai värähtelyä
- mitkä profiilit, hitsit ja tuet kantavat kuorman alustalle asti
- mikä on rungon nykyinen kuormitus ja kunto.
Kriittinen kohta on usein kiinnityskohta tai sitä lähin hitsi, ei itse profiili. Kun heikko kohta on tunnistettu, mahdollinen vahvistus voidaan kohdistaa siihen, eikä koko runkoa tarvitse rakentaa uudelleen.
Tarvitaanko lujuuslaskelma CE-merkintää varten?
Konedirektiivi 2006/42/EY ja 20.1.2027 alkaen sovellettava koneasetus (EU) 2023/1230 edellyttävät, että koneen osat ja niiden liitokset kestävät käytön aikaiset rasitukset. Säädökset eivät määrää laskentamenetelmää, mutta lujuus on osoitettava, ja ne laskelmat ja testitulokset, joilla vaatimustenmukaisuus todennetaan, kuuluvat koneen tekniseen tiedostoon. Käytännössä kantavien rakenteiden lujuus osoitetaan lujuuslaskelmalla, testauksella tai niiden yhdistelmällä.
Nostoapuvälineissä todentamistapa on määritelty standardissa SFS-EN 13155: lujuus osoitetaan lujuuslaskennalla, jota täydentää koekuormitus, tai pelkällä testauksella. Lue lisää artikkeleista Nostoapuvälineen CE-merkintä ja nostoapuvälineen koekuormitus.
Mitä puutteellisesta lujuuslaskennasta seuraa?
Alimitoitettu rakenne voi haljeta, muuttaa muotoaan pysyvästi tai pettää, ja korjaus tehdään usein vasta käytössä, jolloin se on kalleinta. Ylimitoitettu rakenne taas on raskaampi ja kalliimpi valmistaa kuin tarvitsisi, ja ylimääräinen massa voi lisätä muiden osien, kuten tukien, käyttölaitteiden tai nostimen, kuormitusta. Lujuuslaskennan tavoite on teknisesti ja taloudellisesti oikein mitoitettu rakenne: materiaali sijoitetaan sinne, missä sitä tarvitaan.
Tyypillisiä syitä puutteelliseen laskentaan ovat:
- kuormitustapaus puuttuu, esimerkiksi nosto, kuljetus tai asennus
- väsyminen jätetään tarkastelematta, vaikka kuorma toistuu
- FEM-mallin tuennat ovat todellisuutta jäykemmät, jolloin jännitykset jakautuvat liian edullisesti
- laskenta olettaa hitsin laadun, jota valmistuksessa ei varmisteta
- rakennetta tai käyttöä muutetaan, mutta laskelmaa ei päivitetä.
Missä teemme lujuuslaskentaa?
Suurin osa toimittamistamme projekteista sisältää lujuuslaskentaa. Laskemme kantavia teräsrakenteita, koneiden runkoja ja nostoapuvälineitä sekä teemme kuljetusten sidontalaskelmia. Projekteihimme ovat kuuluneet esimerkiksi tuotantolaitteita kannattavien teräsrakenteiden FEM-laskenta, venttiilitelineiden shokkilaskenta, taajuusmuuttajan erikoisnostoapuvälineen väsymisanalyysi ja tuulivoimalan huoltotilan kannattimien lujuuslaskenta. Tarkastamme myös muiden laatimia laskelmia, kuten kuljetusvälineen lujuuslaskentaraportin.
Koska suunnittelemme ja valmistamme myös itse, otamme laskennassa huomioon, miten rakenne hitsataan, kootaan ja tarkastetaan. Lujuuslaskenta on osa koko suunnitteluprosessia, ei erillinen tarkastus sen lopussa – siitä kerromme lisää artikkelissa Mitä koneensuunnittelu on ja miten projekti etenee?
