Nostoapuvälineet ovat välineitä, jotka sijoitetaan nostolaitteen, kuten nosturin tai nostimen, ja nostettavan kuorman väliin. Niiden avulla kuorma saadaan otteeseen, se pysyy hallinnassa noston aikana, ja sitä voidaan tarvittaessa kääntää tai siirtää. Oikein valittu nostoapuväline tekee nostosta turvallisemman, nopeamman ja toistettavan.
Suunnittelemme ja valmistamme Hefmecillä nostoapuvälineitä asiakkaan kappaleeseen ja nostotapahtumaan ja toimitamme ne CE-merkittyinä. Tässä artikkelissa kerromme, mitä nostoapuvälineisiin kuuluu, mitä tyyppejä on, mitä niiltä vaaditaan ja miten oikea väline valitaan.
Mikä on nostoapuväline?
Konedirektiivin 2006/42/EY määritelmän mukaan nostoapuväline on komponentti tai laite, jota ei ole kiinnitetty nostokoneeseen ja jonka avulla kuorma pidetään otteessa. Se sijoitetaan koneen ja kuorman väliin tai kuorman päälle, ja se saatetaan markkinoille erikseen. Määritelmän mukaan myös nostoliinat ja niiden osat ovat nostoapuvälineitä. Sama määritelmä jatkuu koneasetuksessa (EU) 2023/1230, jota sovelletaan 20.1.2027 alkaen.
Käytännössä nostoapuvälineet jaetaan kahteen ryhmään:
- nostoliinat, ketjut, vaijerit ja niiden osat, jotka ovat yleensä vakiotuotteita omine standardeineen
- irrotettavat nostoapuvälineet, kuten nostopalkit, tarttujat ja nostokehikot, joita koskee standardi SFS-EN 13155.
Nostolaite on eri asia: nosturi, nostin tai pukkinosturi tuottaa nostoliikkeen, ja nostoapuväline yhdistää sen kuormaan. Ero näkyy myös vaatimuksissa ja takuussa, sillä nostoapuväline on oma tuotteensa, jolla on oma CE-merkintänsä ja tarkastuksensa.
Minkälaisia nostoapuvälineitä on?
Nostoapuvälineen tyyppi valitaan sen mukaan, miten kappaleeseen voidaan tarttua ja mitä nostossa pitää tehdä. Tyypillisiä teollisuuden nostoapuvälineitä ovat seuraavat:
- Nostopalkit ja nostopuomit: pitkien tai usean kiinnityspisteen kappaleiden nostoon. Nostopalkissa palkki on taivutuksessa, nostopuomissa puristuksessa.
- Pihtimäiset tarttujat ja nostosakset: tarttuvat kappaleeseen kuorman omalla painolla, esimerkiksi laippoihin tai reunoihin.
- Pantamaiset tarttujat: pyöreiden kappaleiden, kuten tynnyreiden ja lieriöiden, nostoon ja kääntöön.

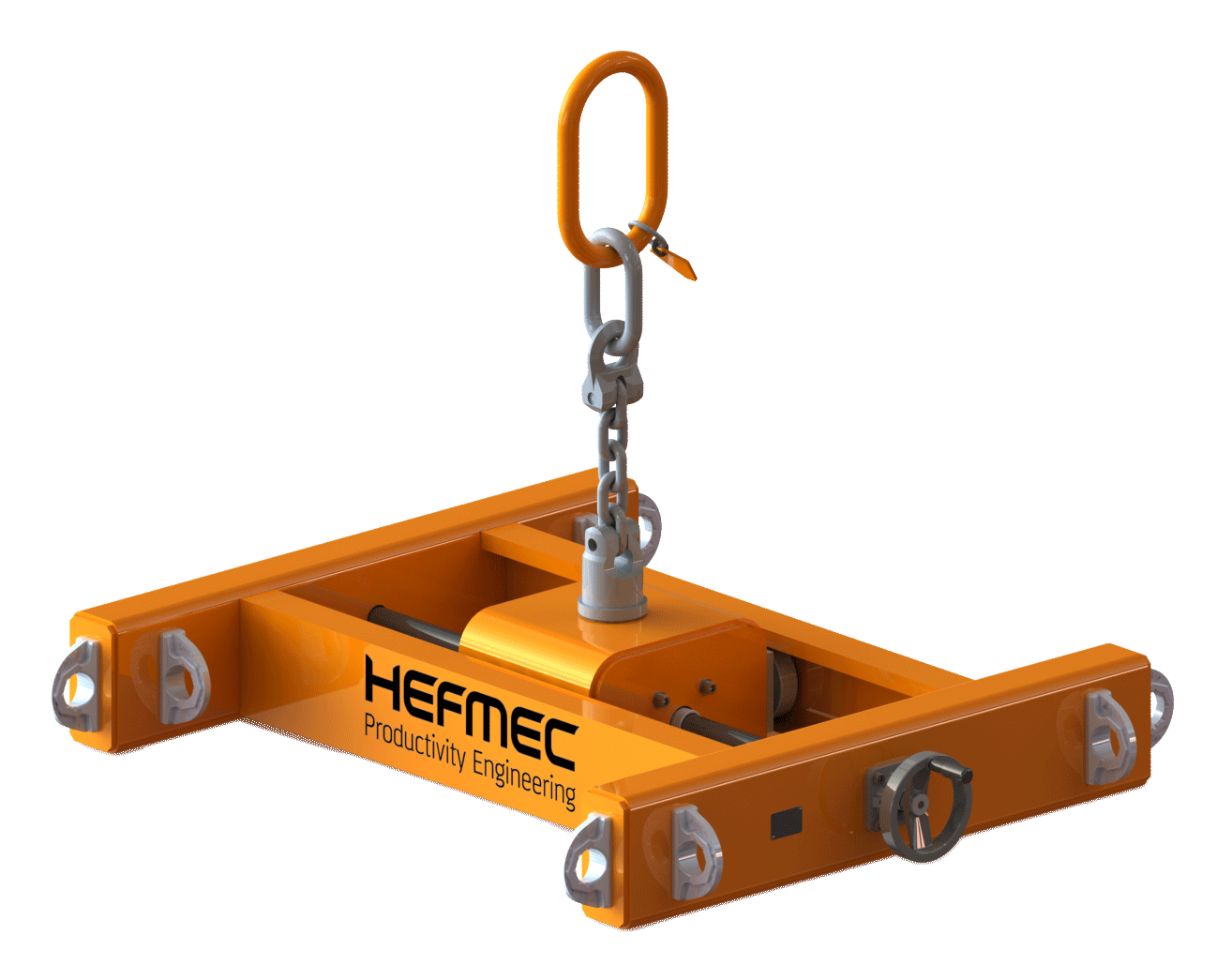

- Kehätarttujat ja nostokehikot: kun kuorma pitää tukea useasta kohdasta tai kappale on herkkä taipumaan.
- Pneumaattiset tarttujat: levyjen ja tasaisten pintojen nostoon alipaineella.
Tutustu koko valikoimaan nostoapuvälineiden tuotesivulla.
Mihin nostoapuvälineitä käytetään?
Nostoapuvälineitä käytetään kaikkialla, missä raskaita, hankalan muotoisia tai arkoja kappaleita nostetaan, käännetään tai siirretään: konepajoissa, kokoonpanolinjoilla, huolto- ja kunnossapitotöissä, energiateollisuudessa sekä puhdastiloissa. Hyöty syntyy kolmesta asiasta:
- Turvallisuus: kuorma pysyy hallinnassa, eikä työntekijän tarvitse ohjata sitä käsin.
- Ergonomia: kääntäminen ja asemointi tapahtuvat välineellä eikä lihasvoimalla.
- Tasalaatuisuus ja tehokkuus: sama nosto onnistuu samalla tavalla joka kerta, ja kappaleet vaurioituvat harvemmin.
Esimerkiksi konepajateollisuuden asiakkaallemme kehitimme nostoapuvälineen pallomaiselle tuotteelle, jota piti nostaa ja kääntää tuotannon eri vaiheissa. Kaikki vaiheet tehdään nyt samalla välineellä. Ydinvoimateollisuudessa suunnittelemamme nostoapuväline korvasi suurten akseleiden huollossa kolme erillistä apuvälinettä yhdellä, ja työstä tuli myös säteilyturvallisempaa.
Mitä vaatimuksia nostoapuvälineille on?
Nostoapuvälineen pitää kestää siihen kohdistuvat kuormat varmuuskertoimin, se pitää merkitä ja CE-merkitä, ja sen kunto pitää tarkastaa säännöllisesti. Keskeiset vaatimukset ovat seuraavat:
- CE-merkintä ja vaatimustenmukaisuus konedirektiivin ja 20.1.2027 alkaen koneasetuksen mukaan. Lue lisää artikkelista Nostoapuvälineen CE-merkintä.
- Kantavuuden mitoitus ja todentaminen standardin SFS-EN 13155 mukaan: Miten nostoapuvälineen kantavuus määritetään ja nostoapuvälineen koekuormitus.
- Merkinnät, kuten suurin sallittu kuorma (WLL), valmistaja ja valmistusvuosi: Nostoapuvälineiden merkinnät ja värikoodit.
- Käyttöönottotarkastus ja määräaikaistarkastukset: Mitä nostoapuvälineiden tarkastus vaatii.
Miten oikea nostoapuväline valitaan?
Valinta alkaa kappaleesta ja nostotapahtumasta, ei välineluettelosta. Ennen kuin väline valitaan tai suunnitellaan, selvitetään
- kappaleen massa, mitat ja painopisteen sijainti – epäkeskinen painopiste kallistaa kuormaa noston aikana
- mistä kappaleeseen voi tarttua vahingoittamatta pintoja tai rakennetta
- pitääkö kappaletta kääntää, asemoida tai siirtää noston aikana
- nostolaitteen kapasiteetti ja nostokorkeus – nostoapuvälineen oma massa ja rakennekorkeus vähentävät molempia
- kuinka usein nosto toistuu, sillä toistuva käyttö edellyttää mitoitusta myös väsymiselle
- käyttöympäristö, kuten puhdastila, ulkokäyttö tai korkea lämpötila.
Kun nämä tiedot ovat selvillä, voidaan arvioida, sopiiko vakiotuote vai tarvitaanko kappaleeseen suunniteltu väline. Väärin valittu väline näkyy yleensä vasta käytössä: kuorma kallistuu, tarttuja jättää jälkiä tai nostokorkeus ei riitä.
Vakiotuote vai räätälöity nostoapuväline?
Vakiotuote riittää, kun kappale on tavanomainen ja nostotapa yksinkertainen, esimerkiksi liinanosto selkeistä kiinnityspisteistä. Räätälöity nostoapuväline kannattaa, kun
- kappale on hankalan muotoinen, painopiste on epäkeskinen tai pinnat ovat arkoja
- nostossa pitää myös kääntää tai asemoida
- samaa nostoa toistetaan usein, jolloin nopeampi ja turvallisempi nosto maksaa itsensä takaisin
- yksi väline voi korvata useita nykyisiä apuvälineitä.
Räätälöidyssä välineessä tarttuminen, kääntö ja mitoitus suunnitellaan juuri kyseiselle kappaleelle ja nostolaitteelle.
Miten nostoapuvälineitä käytetään turvallisesti?
Turvallinen käyttö perustuu siihen, että väline on oikea, ehjä ja sitä käytetään valmistajan ohjeiden mukaan. Käytännössä tämä tarkoittaa seuraavia asioita:
- Käyttäjä tuntee välineen käyttöohjeen ja on perehdytetty sen käyttöön.
- Suurinta sallittua kuormaa (WLL) ei ylitetä, eikä välinettä käytetä muuhun kuin siihen tarkoitukseen, johon se on suunniteltu.
- Väline tarkastetaan silmämääräisesti ennen käyttöä: merkinnät, muodonmuutokset, halkeamat, kuluminen ja lukitukset.
- Viallinen tai merkitsemätön väline poistetaan käytöstä.
- Väline säilytetään niin, ettei se vaurioidu tai ruostu, ja määräaikaistarkastukset tehdään ajallaan.
Miten suunnittelemme ja valmistamme nostoapuvälineitä?
Olemme toteuttaneet yli 1000 nostoapuvälineprojektia. Suunnittelu alkaa kappaleesta ja nostotapahtumasta, ja mitoitamme välineen lujuuslaskennalla. Koska valmistamme välineet myös itse, otamme suunnittelussa huomioon, miten rakenne hitsataan, kootaan ja tarkastetaan. Valmis väline koekuormitetaan ja toimitetaan CE-merkittynä käyttöohjeineen.
Hefmecin valmistamille CE-merkityille nostoapuvälineille annamme Hefmec Lifelong -takuun.
Jäikö sinulla kysyttävää?
Kerromme mielellämme, millainen nostoapuväline sopii teidän kappaleellenne ja nostotapahtumaanne. Lue lisää työvälinepalvelustamme tai ole suoraan yhteydessä tuotepäällikköömme:
Juho Seppälä, tuotepäällikkö, nostoapuvälineet, puh. +358 50 525 7504, juho.seppala@hefmec.com
